inet::visualizer::VisualizerBase Class Reference

#include <VisualizerBase.h>

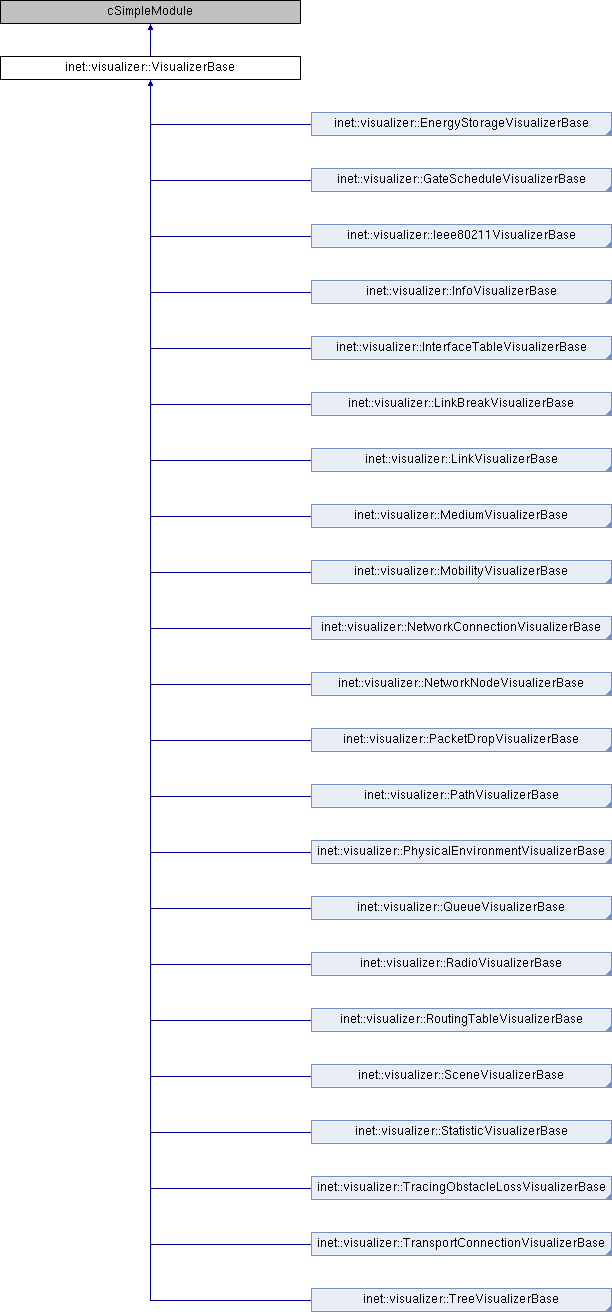

Inheritance diagram for inet::visualizer::VisualizerBase:

Protected Member Functions
virtual int	numInitStages () const override
virtual void	initialize (int stage) override
virtual Coord	getPosition (const cModule *networkNode) const
virtual Coord	getContactPosition (const cModule *networkNode, const Coord &fromPosition, const char *contactMode, double contactSpacing) const
virtual Quaternion	getOrientation (const cModule *networkNode) const
virtual void	mapChunks (const Ptr< const Chunk > &chunk, const std::function< void(const Ptr< const Chunk > &, int)> &thunk) const

Protected Attributes
cModule *	visualizationTargetModule = nullptr
cModule *	visualizationSubjectModule = nullptr
const char *	tags = nullptr

Member Function Documentation

getContactPosition()

Coord inet::visualizer::VisualizerBase::getContactPosition ( const cModule *  networkNode, const Coord &  fromPosition, const char *  contactMode, double  contactSpacing  ) const

protectedvirtual

{
    double zoomLevel = getEnvir()->getZoomLevel(networkNode->getParentModule());
    if (std::isnan(zoomLevel))
        zoomLevel = 1.0;

    if (!strcmp(contactMode, "circular")) {
        auto bounds = getSimulation()->getEnvir()->getSubmoduleBounds(networkNode);
        auto size = bounds.getSize();
        auto radius = std::sqrt(size.x * size.x + size.y * size.y) / 2;
        auto position = getPosition(networkNode);
        auto direction = fromPosition - position;
        direction.normalize();
        direction *= radius + contactSpacing;
        direction /= zoomLevel;
        return position + direction;
    }
    else if (!strcmp(contactMode, "rectangular")) {
        auto position = getPosition(networkNode);
        auto bounds = getSimulation()->getEnvir()->getSubmoduleBounds(networkNode);
        auto size = bounds.getSize();
        Cuboid networkNodeShape(Coord(size.x + 2 * contactSpacing / zoomLevel, size.y + 2 * contactSpacing / zoomLevel, 1));
        Coord intersection1, intersection2, normal1, normal2;
        networkNodeShape.computeIntersection(LineSegment(Coord::ZERO, fromPosition - position), intersection1, intersection2, normal1, normal2);
        return position + intersection2;
    }
    else
        throw cRuntimeError("Unknown contact mode: %s", contactMode);
}

Referenced by inet::visualizer::LinkOsgVisualizerBase::refreshDisplay(), inet::visualizer::TreeCanvasVisualizerBase::refreshDisplay(), inet::visualizer::RoutingTableCanvasVisualizer::refreshDisplay(), inet::visualizer::PathCanvasVisualizerBase::refreshDisplay(), and inet::visualizer::LinkCanvasVisualizerBase::refreshDisplay().

getOrientation()

Quaternion inet::visualizer::VisualizerBase::getOrientation ( const cModule *  networkNode ) const

protectedvirtual

{
    auto mobility = networkNode->getSubmodule("mobility");
    if (mobility == nullptr)
        return Quaternion::IDENTITY;
    else
        return check_and_cast<IMobility *>(mobility)->getCurrentAngularPosition();
}

Referenced by inet::visualizer::NetworkNodeOsgVisualizer::refreshDisplay().

getPosition()

Coord inet::visualizer::VisualizerBase::getPosition ( const cModule *  networkNode ) const

protectedvirtual

{
    auto mobility = networkNode->getSubmodule("mobility");
    if (mobility == nullptr) {
        auto bounds = getSimulation()->getEnvir()->getSubmoduleBounds(networkNode);
        auto center = bounds.getCenter();
        return Coord(center.x, center.y, 0);
    }
    else
        return check_and_cast<IMobility *>(mobility)->getCurrentPosition();
}

Referenced by inet::visualizer::LinkBreakCanvasVisualizer::createLinkBreakVisualization(), inet::visualizer::LinkOsgVisualizerBase::createLinkVisualization(), inet::visualizer::NetworkConnectionOsgVisualizer::createNetworkConnectionVisualization(), inet::visualizer::NetworkConnectionCanvasVisualizer::createNetworkConnectionVisualization(), inet::visualizer::PathOsgVisualizerBase::createPathVisualization(), inet::visualizer::RoutingTableOsgVisualizer::createRouteVisualization(), getContactPosition(), inet::visualizer::PacketDropVisualizerBase::receiveSignal(), inet::visualizer::NetworkNodeCanvasVisualizer::refreshDisplay(), inet::visualizer::NetworkNodeOsgVisualizer::refreshDisplay(), inet::visualizer::LinkOsgVisualizerBase::refreshDisplay(), inet::visualizer::LinkBreakCanvasVisualizer::refreshDisplay(), inet::visualizer::PathCanvasVisualizerBase::refreshDisplay(), inet::visualizer::RoutingTableCanvasVisualizer::refreshDisplay(), inet::visualizer::LinkCanvasVisualizerBase::refreshDisplay(), and inet::visualizer::TreeCanvasVisualizerBase::refreshDisplay().

initialize()

void inet::visualizer::VisualizerBase::initialize ( int  stage )

overrideprotectedvirtual

Reimplemented in inet::visualizer::PacketDropVisualizerBase, inet::visualizer::PathVisualizerBase, inet::visualizer::LinkVisualizerBase, inet::visualizer::StatisticVisualizerBase, inet::visualizer::RoutingTableVisualizerBase, inet::visualizer::GateScheduleVisualizerBase, inet::visualizer::MobilityVisualizerBase, inet::visualizer::RadioVisualizerBase, inet::visualizer::InterfaceTableVisualizerBase, inet::visualizer::TreeVisualizerBase, inet::visualizer::TransportConnectionVisualizerBase, inet::visualizer::InfoVisualizerBase, inet::visualizer::QueueVisualizerBase, inet::visualizer::LinkBreakVisualizerBase, inet::visualizer::Ieee80211VisualizerBase, inet::visualizer::TracingObstacleLossCanvasVisualizer, inet::visualizer::TracingObstacleLossVisualizerBase, inet::visualizer::EnergyStorageVisualizerBase, inet::visualizer::PhysicalEnvironmentCanvasVisualizer, inet::visualizer::RadioCanvasVisualizer, inet::visualizer::GateScheduleCanvasVisualizer, inet::visualizer::InfoCanvasVisualizer, inet::visualizer::PacketDropCanvasVisualizer, inet::visualizer::QueueCanvasVisualizer, inet::visualizer::InterfaceTableCanvasVisualizer, inet::visualizer::MobilityCanvasVisualizer, inet::visualizer::EnergyStorageCanvasVisualizer, inet::visualizer::TransportConnectionCanvasVisualizer, inet::visualizer::Ieee80211CanvasVisualizer, inet::visualizer::StatisticOsgVisualizer, inet::visualizer::InterfaceTableOsgVisualizer, inet::visualizer::LinkCanvasVisualizerBase, inet::visualizer::PathCanvasVisualizerBase, inet::visualizer::TreeCanvasVisualizerBase, inet::visualizer::StatisticCanvasVisualizer, inet::visualizer::RoutingTableCanvasVisualizer, inet::visualizer::GateScheduleOsgVisualizer, inet::visualizer::InfoOsgVisualizer, inet::visualizer::QueueOsgVisualizer, inet::visualizer::RadioOsgVisualizer, inet::visualizer::EnergyStorageOsgVisualizer, inet::visualizer::NetworkNodeVisualizerBase, inet::visualizer::LinkBreakCanvasVisualizer, inet::visualizer::Ieee80211OsgVisualizer, inet::visualizer::TransportConnectionOsgVisualizer, inet::visualizer::TracingObstacleLossOsgVisualizer, inet::visualizer::LinkOsgVisualizerBase, inet::visualizer::PathOsgVisualizerBase, inet::visualizer::MobilityOsgVisualizer, inet::visualizer::RoutingTableOsgVisualizer, inet::visualizer::PhysicalEnvironmentVisualizerBase, inet::visualizer::OpenStreetMapSceneCanvasVisualizer, inet::visualizer::NetworkConnectionVisualizerBase, inet::visualizer::NetworkNodeCanvasVisualizer, inet::visualizer::NetworkNodeOsgVisualizer, inet::visualizer::SceneCanvasVisualizer, inet::visualizer::SceneVisualizerBase, inet::visualizer::NetworkConnectionCanvasVisualizer, inet::visualizer::PhysicalEnvironmentOsgVisualizer, inet::visualizer::FailureProtectionConfigurationCanvasVisualizer, inet::visualizer::StreamRedundancyConfigurationCanvasVisualizer, inet::visualizer::SceneOsgVisualizer, and inet::visualizer::NetworkConnectionOsgVisualizer.

{
    cSimpleModule::initialize(stage);
    if (!hasGUI()) return;
    if (stage == INITSTAGE_LOCAL) {
        const char *path = par("visualizationTargetModule");
        visualizationTargetModule = getModuleByPath(path);
        if (visualizationTargetModule == nullptr)
            throw cRuntimeError("Module not found on path '%s' defined by par 'visualizationTargetModule'", path);
        visualizationSubjectModule = getModuleByPath(path);
        if (visualizationSubjectModule == nullptr)
            throw cRuntimeError("Module not found on path '%s' defined by par 'visualizationSubjectModule'", path);
        tags = par("tags");
    }
}

Referenced by inet::visualizer::SceneVisualizerBase::initialize(), inet::visualizer::NetworkConnectionVisualizerBase::initialize(), inet::visualizer::PhysicalEnvironmentVisualizerBase::initialize(), inet::visualizer::NetworkNodeVisualizerBase::initialize(), inet::visualizer::EnergyStorageVisualizerBase::initialize(), inet::visualizer::TracingObstacleLossVisualizerBase::initialize(), inet::visualizer::Ieee80211VisualizerBase::initialize(), inet::visualizer::LinkBreakVisualizerBase::initialize(), inet::visualizer::QueueVisualizerBase::initialize(), inet::visualizer::InfoVisualizerBase::initialize(), inet::visualizer::TransportConnectionVisualizerBase::initialize(), inet::visualizer::TreeVisualizerBase::initialize(), inet::visualizer::InterfaceTableVisualizerBase::initialize(), inet::visualizer::RadioVisualizerBase::initialize(), inet::visualizer::MobilityVisualizerBase::initialize(), inet::visualizer::GateScheduleVisualizerBase::initialize(), inet::visualizer::RoutingTableVisualizerBase::initialize(), inet::visualizer::StatisticVisualizerBase::initialize(), inet::visualizer::LinkVisualizerBase::initialize(), inet::visualizer::PathVisualizerBase::initialize(), and inet::visualizer::PacketDropVisualizerBase::initialize().

mapChunks()

void inet::visualizer::VisualizerBase::mapChunks ( const Ptr< const Chunk > &  chunk, const std::function< void(const Ptr< const Chunk > &, int)> &  thunk  ) const

protectedvirtual

{
    if (chunk->getChunkType() == Chunk::CT_SEQUENCE) {
        for (const auto& elementChunk : staticPtrCast<const SequenceChunk>(chunk)->getChunks())
            mapChunks(elementChunk, thunk);
    }
    else if (chunk->getChunkType() == Chunk::CT_SLICE)
        thunk(chunk, staticPtrCast<const SliceChunk>(chunk)->getChunk()->getChunkId());
    else
        thunk(chunk, chunk->getChunkId());
}

Referenced by inet::visualizer::PacketFlowCanvasVisualizer::processPathElement(), inet::visualizer::PathVisualizerBase::processPathElement(), inet::visualizer::PathVisualizerBase::processPathEnd(), inet::visualizer::PathVisualizerBase::processPathStart(), and inet::visualizer::LinkVisualizerBase::receiveSignal().

numInitStages()

virtual int inet::visualizer::VisualizerBase::numInitStages ( ) const

inlineoverrideprotectedvirtual

{ return NUM_INIT_STAGES; }

Member Data Documentation

tags

const char* inet::visualizer::VisualizerBase::tags = nullptr

protected

Referenced by inet::visualizer::TransportConnectionCanvasVisualizer::createConnectionEndFigure(), inet::visualizer::EnergyStorageCanvasVisualizer::createEnergyStorageVisualization(), inet::visualizer::GateScheduleCanvasVisualizer::createGateVisualization(), inet::visualizer::Ieee80211CanvasVisualizer::createIeee80211Visualization(), inet::visualizer::InfoCanvasVisualizer::createInfoVisualization(), inet::visualizer::InterfaceTableCanvasVisualizer::createInterfaceVisualization(), inet::visualizer::LinkBreakCanvasVisualizer::createLinkBreakVisualization(), inet::visualizer::DataLinkCanvasVisualizer::createLinkVisualization(), inet::visualizer::PhysicalLinkCanvasVisualizer::createLinkVisualization(), inet::visualizer::MobilityCanvasVisualizer::createMobilityVisualization(), inet::visualizer::TracingObstacleLossCanvasVisualizer::createObstacleLossVisualization(), inet::visualizer::PacketDropCanvasVisualizer::createPacketDropVisualization(), inet::visualizer::TransportRouteCanvasVisualizer::createPathVisualization(), inet::visualizer::NetworkRouteCanvasVisualizer::createPathVisualization(), inet::visualizer::PacketFlowCanvasVisualizer::createPathVisualization(), inet::visualizer::QueueCanvasVisualizer::createQueueVisualization(), inet::visualizer::RadioCanvasVisualizer::createRadioVisualization(), inet::visualizer::RoutingTableCanvasVisualizer::createRouteVisualization(), inet::visualizer::StatisticCanvasVisualizer::createStatisticVisualization(), inet::visualizer::FailureProtectionConfigurationCanvasVisualizer::createTreeVisualization(), inet::visualizer::StreamRedundancyConfigurationCanvasVisualizer::createTreeVisualization(), inet::visualizer::MobilityCanvasVisualizer::extendMovementTrail(), initialize(), and inet::visualizer::SceneCanvasVisualizer::initializeAxis().

visualizationSubjectModule

cModule* inet::visualizer::VisualizerBase::visualizationSubjectModule = nullptr

protected

Referenced by inet::visualizer::InterfaceTableVisualizerBase::addAllInterfaceVisualizations(), inet::visualizer::GateScheduleVisualizerBase::addGateVisualizations(), inet::visualizer::QueueVisualizerBase::addQueueVisualizations(), inet::visualizer::LinkBreakVisualizerBase::findNode(), inet::visualizer::RoutingTableVisualizerBase::getDestinations(), inet::visualizer::SceneOsgVisualizerBase::getNetworkBoundingSphere(), inet::visualizer::NetworkNodeOsgVisualizer::initialize(), inet::visualizer::NetworkConnectionVisualizerBase::initialize(), inet::visualizer::NetworkNodeCanvasVisualizer::initialize(), initialize(), inet::visualizer::NetworkNodeVisualizerBase::initialize(), inet::visualizer::Ieee80211VisualizerBase::subscribe(), inet::visualizer::LinkBreakVisualizerBase::subscribe(), inet::visualizer::TransportConnectionVisualizerBase::subscribe(), inet::visualizer::InterfaceTableVisualizerBase::subscribe(), inet::visualizer::RadioVisualizerBase::subscribe(), inet::visualizer::MobilityVisualizerBase::subscribe(), inet::visualizer::RoutingTableVisualizerBase::subscribe(), inet::visualizer::StatisticVisualizerBase::subscribe(), inet::visualizer::LinkVisualizerBase::subscribe(), inet::visualizer::PathVisualizerBase::subscribe(), inet::visualizer::PacketDropVisualizerBase::subscribe(), inet::visualizer::Ieee80211VisualizerBase::unsubscribe(), inet::visualizer::LinkBreakVisualizerBase::unsubscribe(), inet::visualizer::TransportConnectionVisualizerBase::unsubscribe(), inet::visualizer::InterfaceTableVisualizerBase::unsubscribe(), inet::visualizer::RadioVisualizerBase::unsubscribe(), inet::visualizer::MobilityVisualizerBase::unsubscribe(), inet::visualizer::RoutingTableVisualizerBase::unsubscribe(), inet::visualizer::StatisticVisualizerBase::unsubscribe(), inet::visualizer::LinkVisualizerBase::unsubscribe(), inet::visualizer::PathVisualizerBase::unsubscribe(), inet::visualizer::PacketDropVisualizerBase::unsubscribe(), and inet::visualizer::RoutingTableVisualizerBase::updateAllRouteVisualizations().

visualizationTargetModule

cModule* inet::visualizer::VisualizerBase::visualizationTargetModule = nullptr

protected

Referenced by inet::visualizer::LinkBreakOsgVisualizer::addLinkBreakVisualization(), inet::visualizer::LinkOsgVisualizerBase::addLinkVisualization(), inet::visualizer::LinkVisualizerBase::addLinkVisualization(), inet::visualizer::MobilityOsgVisualizer::addMobilityVisualization(), inet::visualizer::MobilityCanvasVisualizer::addMobilityVisualization(), inet::visualizer::NetworkNodeCanvasVisualizer::addNetworkNodeVisualization(), inet::visualizer::NetworkNodeOsgVisualizer::addNetworkNodeVisualization(), inet::visualizer::PacketDropOsgVisualizer::addPacketDropVisualization(), inet::visualizer::PathOsgVisualizerBase::addPathVisualization(), inet::visualizer::RoutingTableOsgVisualizer::addRouteVisualization(), inet::visualizer::NetworkConnectionOsgVisualizer::createNetworkConnectionVisualization(), inet::visualizer::NetworkConnectionCanvasVisualizer::createNetworkConnectionVisualization(), inet::visualizer::SceneCanvasVisualizer::displayDescription(), inet::visualizer::NetworkConnectionCanvasVisualizer::initialize(), inet::visualizer::SceneCanvasVisualizer::initialize(), inet::visualizer::NetworkNodeCanvasVisualizer::initialize(), inet::visualizer::RoutingTableOsgVisualizer::initialize(), initialize(), inet::visualizer::PathOsgVisualizerBase::initialize(), inet::visualizer::LinkOsgVisualizerBase::initialize(), inet::visualizer::LinkBreakCanvasVisualizer::initialize(), inet::visualizer::RoutingTableCanvasVisualizer::initialize(), inet::visualizer::LinkCanvasVisualizerBase::initialize(), inet::visualizer::TreeCanvasVisualizerBase::initialize(), inet::visualizer::PathCanvasVisualizerBase::initialize(), inet::visualizer::TransportConnectionCanvasVisualizer::initialize(), inet::visualizer::MobilityCanvasVisualizer::initialize(), inet::visualizer::PacketDropCanvasVisualizer::initialize(), inet::visualizer::RadioCanvasVisualizer::initialize(), inet::visualizer::TracingObstacleLossCanvasVisualizer::initialize(), inet::visualizer::SceneOsgVisualizerBase::initializeAxis(), inet::visualizer::SceneOsgVisualizerBase::initializeScene(), inet::visualizer::SceneOsgVisualizer::initializeScene(), inet::visualizer::SceneOsgVisualizerBase::initializeSceneFloor(), inet::visualizer::SceneOsgVisualizer::initializeViewpoint(), inet::visualizer::PacketDropOsgVisualizer::refreshDisplay(), inet::visualizer::LinkBreakOsgVisualizer::refreshDisplay(), inet::visualizer::LinkOsgVisualizerBase::refreshDisplay(), inet::visualizer::PathOsgVisualizerBase::refreshDisplay(), inet::visualizer::MobilityOsgVisualizer::refreshDisplay(), inet::visualizer::LinkBreakCanvasVisualizer::refreshDisplay(), inet::visualizer::PathCanvasVisualizerBase::refreshDisplay(), inet::visualizer::LinkCanvasVisualizerBase::refreshDisplay(), inet::visualizer::MobilityCanvasVisualizer::refreshDisplay(), inet::visualizer::PacketDropCanvasVisualizer::refreshDisplay(), inet::visualizer::TracingObstacleLossCanvasVisualizer::refreshDisplay(), inet::visualizer::MobilityOsgVisualizer::removeMobilityVisualization(), inet::visualizer::MobilityCanvasVisualizer::removeMobilityVisualization(), inet::visualizer::NetworkNodeOsgVisualizer::removeNetworkNodeVisualization(), and inet::visualizer::NetworkNodeCanvasVisualizer::removeNetworkNodeVisualization().

---

The documentation for this class was generated from the following files:

• VisualizerBase.h
• VisualizerBase.cc
